Bài: Valve

Mục lục:

1. Ball Valve.

2. Globe Valve.

3. Check valve.


Valve là một thiết bị cơ khí được sử dụng để điều khiển lưu lượng và áp suất của lưu chất trong hệ thống công nghệ. Valve có các chức năng chính sau:

+ Đóng – Mở dòng chảy

+ Điều tiết lưu lượng

+ Chống chảy ngược

+ Điều chỉnh hoặc giảm áp trong đường ống.

Valve có thể được phân loại theo nhiều cách khác nhau. Ví dụ như phân loại theo chức năng, phân loại theo phương thức vận hành, phân loại theo chuyển động cơ học, phân loại theo rating…

Một số loại valve như: Gate Valve, Ball Valve, Globe Valve, Check Valve, Butterfly Valve, Plug Valve, Single/Double, Block and Bleed Valve,...

Valves thường được cấu tạo gồm các bộ phận chính sau:

+ Valve Body

+ Valve Bonnet

+ Valve Trim

+ Valve Disk

+ Valve Seat(s)

+ Valve Stem

+ Valve Packing

+ Valve Actuator

Bây giờ chúng ta chùng tìm hiểu một số loại valve được sử dụng phổ biến nhất nhé.

1. Ball Valve

a. Ứng dụng

Ball Valve là loại Valve có mức độ cản trở dòng chảy nhỏ, nó phù hợp cho việc đóng mở các dòng lưu chất phụ trợ cũng như các dòng công nghệ. Ball Valve được sử dụng rất nhiều trong ngành công nghiệp dầu và khí, các nhà máy hóa chất và cả trong đời sống hằng ngày. Chức năng của ball valve chỉ là ON/OFF (đóng/mở) và không sử dụng để điều tiết lưu lượng.


Ball Valve

Ký hiệu Ball valve trên P&ID






b. Nguyên tắc hoạt động

Dù cho là loại ball valve nào thì cấu tạo chính của nó cũng có một quả cầu rỗng 2 đầu ở giữa valve (bạn có thể thấy rõ ở hình phía trên). Khi quay tay valve một góc 90 độ thì quả cầu sẽ quay theo dẫn đến valve đóng hoặc mở. Thông thường, tay valve sẽ trùng phương với dòng chảy khi valve mở và vuông góc với dòng chảy khi valve đóng. Để hiểu rõ hơn, chúng ta cùng xem video dưới đây:

Nguyên tắc hoạt động của Ball Valve

c. Các loại ball valve

Ball valve được phân loại theo những phương thức sau:

+ Theo cách chế tạo: Split Bolted Body, Top Entry, Fully Welded

+ Theo loại ball: Full bore, Reduce bore

+ Theo vật liệu support ball: Floating ball, Trunnion Ball.

+ Theo vật liệu seat: soft seat ball valve, metal seat ball valve

2. Globe Valve

Globe Valve hay còn gọi là valve cầu. Cùng với valve cổng, valve cầu cũng là một loại valve được sử dụng rất phổ biến trong cả công nghiệp cũng như đời sống thường ngày. Tuy nhiên, nếu valve cổng có vai trò chính Isolations thì ứng dụng của valve cầu là điều tiết lưu lượng của lưu chất.


Globe Valve

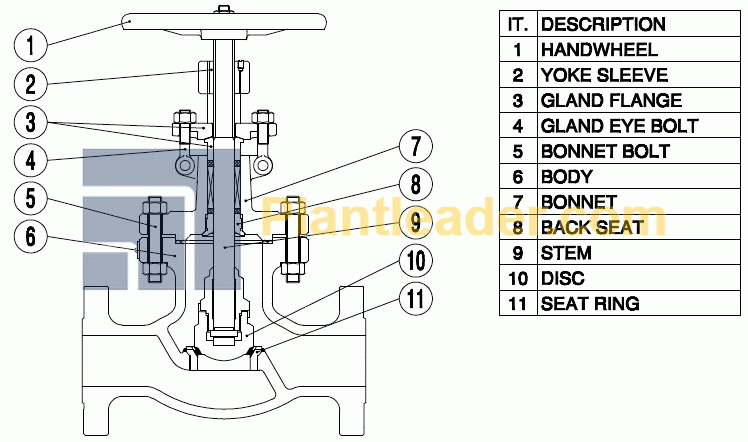

Cấu tạo Globe Ball
Ký hiệu Globe Valve trên P&ID

Khi vô lăng quay, đĩa valve sẽ được nâng lên và lưu chất sẽ chạy theo hình chữ S. Một ưu điểm của valve cầu là đĩa valve bị ăn mòn ít và đồng đều hơn so với valve cổng.

Hãy cùng xem video sau để hiểu rõ hơn về nguyên tắc hoạt động của Globe Valve:

Nguyên tắc hoạt động của Globe Valve

3. Check valve

a. Ứng dụng

- Check valve là thiết bị bảo vệ đường ống, được sử dụng chủ yếu trong ngành công nghiệp dầu và khí, cho phép lưu chất chỉ chảy theo một chiều nhất định và ngăn cản dòng chảy theo hướng ngược lại.

Check Valve
Check Valve
Ký hiệu Check valve trên P&ID

b. Nguyên lý hoạt động:

Khi không có lưu chất, cửa valve sẽ ở ở vị trí đóng dưới tác dụng trong lực của nó hoặc lực kéo của lò xo. Khi có lưu chất, dưới tác dụng động năng của dòng chảy, cửa valve sẽ mở,hệ thống hoạt động bình thường. Khi có sự cố hay dừng vận hành, cửa valve sẽ tự đóng lại, từ đó lưu chất không thể chảy theo chiều ngược lại. Để hiểu rõ hơn, hãy cùng xem clip sau nhé.


Nguyên tắc hoạt động của Check Valve

c. Các loại Check Vavle

Check valve được chia ra rất nhiều loại tùy thuộc vào các điều kiện vận hành:

- Swing check valve

- Dual Plate Check valve

- Piston Lift Check Valve

- Ball Lift Check Valve

- Nozzle Check Valve

Trên đây là 3 loại valve được sử dụng phổ biến nhất trong các dự án EPCIC.

Để tìm hiểu kỹ hơn về các loại valve còn lại, các bạn vào các link sau đây để tham khảo:

Valve và những người bạn - Phần 1

Valve và những người bạn - Phần 2

Valve và những người bạn - Phần 3
