Bài 6: Append model và ứng dụng trong quá trình thiết kế đường ống

Khi thiết kế đường ống (tạo mới 1 line ống hay modify line ống chẳng hạn) chúng ta thường chỉ add các thành phần local xung quanh line ống (Structure, E&I item, …) đó để kiểm tra các kịch bản thiết kế có ổn không (có clashing với các item khác như Structure, E&I, line khác không hay các con valve có dễ tiếp cận để vận hành không ?). Tuy nhiên chúng ta vẫn có thể bị missing các item khác mà chúng ta quên không add vào, hoặc chúng ta không thể có cái nhìn tổng thể vì chỉ add các thành phần local, xung quanh line đó.

Do đó, đối với Piping Designer, việc xuất model review Navisworks từ PDMS hoặc E3D để append vào model review tổng sẽ là một công việc thường xuyên và cũng rất quan trọng.

Nếu bạn nào chưa biết cách xuất model review Navisworks từ PDMS/E3D thì các bạn xem lại bài viết này nhé:

Blog: Macro Xuất Model Review Từ PDMS Cực Kì Dễ Dàng

1. Các bước thực hiện

Để các bạn hiểu rõ hơn cách thức append model, mình chuẩn bị 2 model như sau:

- Model tổng của cụm Fuel Gas Skid:

Hình 1: Model tổng của Fuel Gas Skid

Model này gồm đầy đủ các thành phần Piping, Structure, Equipment …

- Model đã modify:

Hình 2: Model đã được modify

Ở model thứ 2 này mình đã dịch thiết bị H05-40-V-001 theo hướng East 3000mm và ẩn tất cả các thành phần khác để các bạn có thể hình dung.

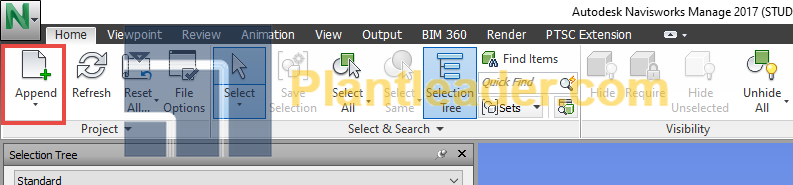

Đầu tiên, bạn mở model tổng. Sau đó vào Home => Append

Hình 3: Append model

Sau đó cửa sổ sau hiện ra, các bạn điều hướng ô Look in tới vị trí mà bạn đang để model thứ 2.

Hình 4: Tìm tới nơi lưu trữ model thứ 2 và chọn

Sau khi phần mềm Navisworks chạy xong, chúng ta sẽ được 1 model mới được tạo thành từ 2 model cũ như sau:

Hình 5: Model sau khi append

Như các bạn có thể thấy, ở thanh Selection Tree có 2 thành phần chính là 2 model mà chúng ta append vào. Trên cửa sổ 3D view, chúng ta có thể thấy cả item của cả 2 model cũ. Các item trùng nhau vẫn sẽ được giữ lại.

Sau khi append xong, các bạn hãy tô màu để dễ phân biệt 2 model con như sau:

Hình 6: Tô màu các model con

2. Tác dụng

Như mình đã có đề cập ở đầu bài viết, công việc append model giúp cho Piping Designer có thể nhanh chóng review thiết kế theo nhiều kịch bản modify khác nhau chứ không phụ thuộc vào model tổng (thường sẽ được xuất 1 lần 1 ngày, nếu bạn muốn biết kết quả công việc ra sao thì cần phải chờ sang hôm sau để mở model mới hơn).

Như vậy, sau khi thiết kế xong, các bạn có thể kiểm tra clashing, khả năng access, khả năng vận hành một cách nhanh chóng, tránh gây sai sót.
