Bài 10: Mô hình gối đỡ

Pipe support được thiết kế để giúp đường ống chống lại:

+ Gió, sóng biển, động đất…

+ Ngoại lực tác dụng vào đường ống trong quá trình vận chuyển…

+ Các trường hợp cháy, nổ làm phá hủy công trình.

+ Nhiệt độ, áp suất tác dụng lên đường ống trong quá trình vận hành.

+ Dòng chảy chất lưu tác động lên đường ống.

+ Rung động tại các đầu bơm, máy nén…

Và một stress engineer, bạn phải tính toán và tư vấn cho piping designer thiết kế support sao cho hợp lý và hiệu quả nhất. Vậy bạn sẽ model pipe support trong Caesar II như thế nào, cùng tìm hiểu qua bài học hôm nay nhé.

1. Resting

- Pipe support đỡ đường ống từ bên dưới, không cho ống dịch chuyển đi xuống.


Trong đó:

Node: Vị trí đặt support.

Type: Loại support (Chọn dựa theo phương cản trở chuyển động của ống).

Gap: khoảng hở cho phép ống dịch chuyển (thông thường sử dụng cho guide và line stop).

Stiff: Độ cứng của support (thông thường chúng ta không nhập giá trị này).

Mu: Hệ số ma sát (Resting thông thường nhập 0.3 cho bề mặt tiếp xúc steel-steel).

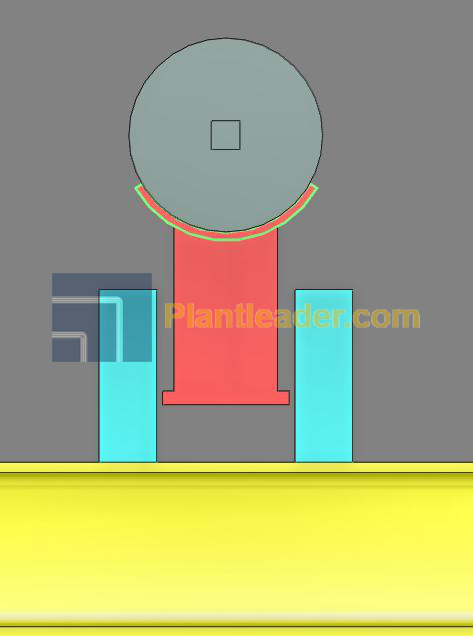

2. Resting and guide

- Guide dẫn hướng đường ống, không cho ống dịch chuyển theo phương ngang hoặc có thể dịch chuyển với một khoảng cách nhất định (guide gap).


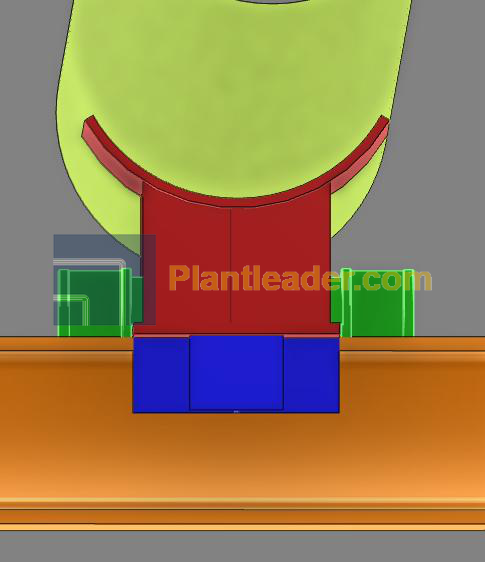

3. Resting and line stop (stopper)

Line stop:  ngăn không cho ống dịch chuyển dọc trục hoặc có thể dịch chuyển một khoảng cách nhất định (line stop gap).


4. Resting, guide and line stop

5. Resting, guide and holddown

Hold down: ngăn không cho ống dịch chuyển đi lên hoặc có thể đi lên với một khoảng cách nhất định (hold down gap).

6. Resting, guide, holddown and line stop

7. No Rest and Guide












8. No Rest and Line Stop









9. No Rest, Guide, Line stop










10. Spring support


Trên đây là toàn bộ các loại support mà chúng ta thường sử dụng trong các dự án cũng như cách model chúng trong CAESAR II. Ngoài ra còn có một số dạng support như Resting + Holddown, Resting + Line stop + Holddown, Spring hanger + Guide/Line stopp, tuy nhiên những dạng support này thường không được sử dụng bởi vì gây khó khăn trong quá trình thiết kế.
